近年來彩涂鋼板的用途仍然以建筑為主。涂料類型以聚酣為主。聚氨酷正在替代PVC。涂料耐久性提高、特殊顏色、特殊表面、環(huán)保涂料等是主要發(fā)展趨勢。隨著印花設(shè)備和工藝等變革，印花油墨用她有所增加。
在基板方面。高強(qiáng)減薄仍然是主要發(fā)展方向：鋅鋁鎂鎖層因?qū)Σ释夸摪迥臀g性提高有重要貢獻(xiàn)。歐洲主要鋼廠均已經(jīng)開始采用低鋁鋅鋁鎂鍛層基板進(jìn)行彩涂鋼板生產(chǎn)，澳大利亞的博思格、日本日鐵住金、韓國東國制鋼等均已經(jīng)切換進(jìn)行高鋁鋅鋁鎂基板彩涂鋼板生產(chǎn)。寶鋼也于2016年試驗(yàn)了低鋁鋅鋁鎂和高鋁鋅鋁鎂鎖層及其彩涂鋼板。
先進(jìn)高強(qiáng)度鋼彩涂鋼板
作為建筑用鋼。基于成本考慮和非沖壓性的要求。采用普通CQ鋼種進(jìn)行全硬或半全硬處理提高屈服強(qiáng)度一直是建筑用彩涂鋼板鋼種開發(fā)的首選，但對加工成型性要求高，全硬工藝就不能滿足高強(qiáng)度、低屈強(qiáng)比鋼種生產(chǎn)要求。
寶鋼采用HSLAC低合金高強(qiáng)度）工藝開發(fā)了250MPa、280MPa、300MPa、350MPa、420MPa不同等級的高強(qiáng)度、低屈強(qiáng)比鋼種。滿足了用戶對不同鋼種性能的要求。例如浦東國際機(jī)場二期航站樓屋面外板就使用了寶鋼TS250GD+AZ、0.7mm厚的熱鍍鋁鋅氟碳彩涂板?；迩?qiáng)度、延伸率分別控制在280~340MPa和28%~34%,保證了長廊和主樓面板大跨度連續(xù)正反弧良好的加工成型性能和良好的板型，浦東機(jī)場二期航站樓屋面外板。

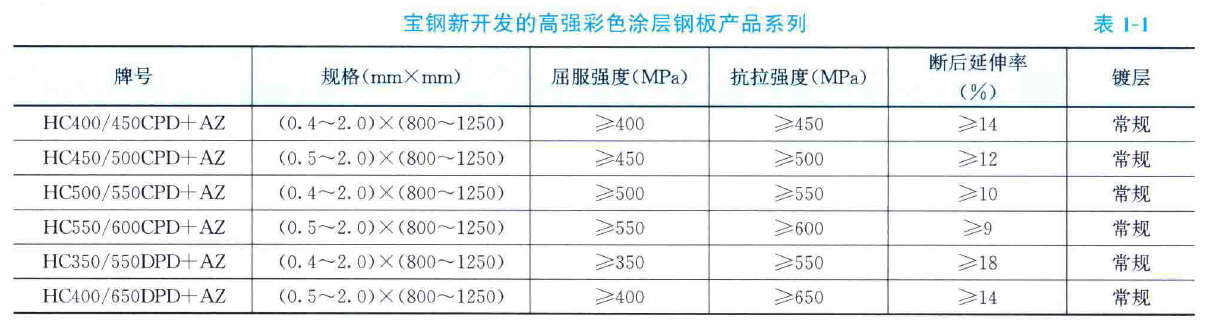

近年來國內(nèi)外彩色涂層鋼板市場對高強(qiáng)、高韌、具有良好成型性能的彩色涂層鋼板產(chǎn)品需求顯著提高。同時(shí)對成本控制要求也不斷增加。針對于此，寶鋼成功開發(fā)出具有高強(qiáng)、高韌特性、強(qiáng)度不小于450MPa、斷裂延伸(El)不小于10%的系列先進(jìn)高強(qiáng)鋼彩色涂層鋼板產(chǎn)品。
